INTECONTPLUS 儀表是用于計量和控制喂料系統的計量控制系統。該儀表適用于以下的控制系統：

1．定量給料機

通過控制給料機的皮帶速度，從而控制喂料流量。

2．帶預給料機的皮帶秤

通過控制預給料機來調整皮帶負荷，從而控制喂料流量。

3．皮帶秤

通過皮帶速度控制皮帶負荷，從而控制喂料流量。

4．恒速秤：如沖板，絞刀等。

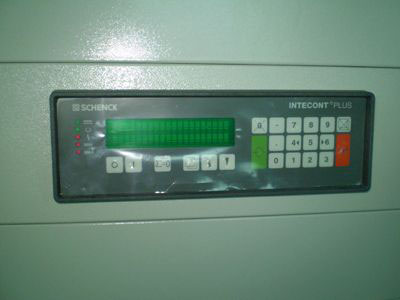

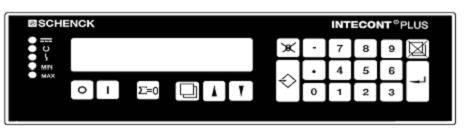

顯示：

信號燈：

2個綠色的信號燈和3個紅色的LED信號燈。綠色信號燈：操作準備好。紅色信號燈：有故障或極限值超出信息。

鍵盤：

可觸摸柔性薄膜鍵盤。

按鍵說明：?jiǎn)?dòng) 停止，選擇下行顯示器顯示內容，選擇功能復位計數器Z1、Z2。按此鍵后，輸入1，再按回車，即可清零。相當于FUNCTION (功能)鍵，調用分配功能和事件信息相當于DELETE (刪除)鍵，可用于應答事件信息，或刪除輸入的字符。此外也相當于ESC鍵，退出功能

數字鍵

表示負號和小數點。

顯示參數定義：

I=喂料速率實際值               單位是kg/h或 t/h

單位時間內通過皮帶的物料量

P=喂料速率設定值               單位是kg/h或 t/h

：依據設定值控制實際值

Z=累積量                       單位是kg或 t

累積量=喂料速率×喂料時間

V=輸送機的皮帶速度              單位是m/s

Q=皮帶負荷                      單位是kg/m

Y=控制器調節量輸出               單位是mA

Xd=控制偏差                     單位是﹪

Pr=當前喂料速率設定值百分比方式     單位是﹪

Ir=實際喂料速率百分比方式         單位是﹪

Qr =相對皮帶負荷百分比方式       單位是﹪

儀表工作方式：

重量工作方式：控制方式，儀表正常工作時的計量控制方式。

容積工作方式：非控制方式，只在標定時使用。

注：在上行顯示器的左邊顯示“V”，表明是容積工作方式，無則表明是重量工作方式。

n 儀表特性：前面板安裝

   前   面   板：96*288mm

   前面板截?cái)嗝妫?8*282mm

   墻   厚   度：max.10mm

   安 裝  深 度：min.225mm(包括50mm用于安裝連接器)

   保   護   級：IP20，前面板為IP65

   材        料：塑料，灰色（RAL7022）

   顯        示：熒光顯示，2行20個字符，6mm高度

   鍵        盤：可觸摸柔性薄膜

信   號   燈：LED2X綠色，3X紅色

   輸 出  電 壓：24VDC+30%，-25%，沒max,1A,

             無保險，換級保護線圈

電源：直流24V

功耗：20瓦

速度輸入：0—2500Hz   可接2線或3線傳感器

周圍環境

   溫度：-10℃~+45℃

濕度：F級（DIN40040）

抗干擾標準：IEC801

外殼防護：IEC348

n 存貯溫度

  -40℃~+80℃

n 輸出控制

數  量：8I/O繼電器觸點

   信號狀態：MIN信號-open

             MAX信號-open

n 輸入控制

   數量：6

   類型：24V（DC）±30%，5Ma，絕緣電流

n 模擬輸出 1

   電流：0/4-20mA

   載荷：Max.500Ω

參考：OV（用戶選擇），電鍍絕緣

分辨度：4096d±1d

n 模擬輸出2

   輸出：調節器控制

   數據：見上

n 模擬輸入

   輸出：設定流量

電流：0/4-20mA

載荷：Max.500Ω

   分辨度：4096d±1/2d

   精度：<0.4% ，正常溫度范圍內

n 外接累加計數器

   頻率：Max.10Hz

   脈沖長度：可選擇范圍50-1000ms

   輸出：24V，Max100 mA　

 HIGH和LOW有效，隔離，短路保護

計量原理：

連續測量皮帶負荷Q(Kg/m)和皮帶速度V(m/s)，并把它們相乘，通過計算得到的結果是喂料速率I。

       I=Q×V×3600

把實際流量I與設定流量P進行比較，得到其差值，通過PI調節后送到變頻器信號輸入端，由變頻器控制變頻調速電機轉速，從而調整皮帶速度，改變V值，使I，P一致，達到定量給料目的。
